喷淋降温系统原理介绍/ Spray Cooling System Principle Introduction

喷淋降温的途径有两种：一种是蒸发冷却，其原理是将雾化的除盐水直接喷到热的管束表面，通过水雾蒸发吸收热量的原理降低管束表面温度，从而降低凝结水温度，降低了机组背压；另一种是喷雾冷却，其原理是将雾化的除盐水喷在冷却风机的出口或入口，利用水气化吸热降低管束周围空气的温度，从而降低凝结水温度、降低机组背压。

间冷喷淋降温系统组成部分/ Intercooling Spray Cooling System Component

（1）水泵部件

（2）管路系统

（3）喷雾喷嘴组件

（4）喷淋控制系统

水泵部件/ Pump Parts

喷淋系统用水泵一般为卧式多级离心泵。水泵的主要参数可以根据机组规模和要求来确定。通常水泵的扬程为160米。

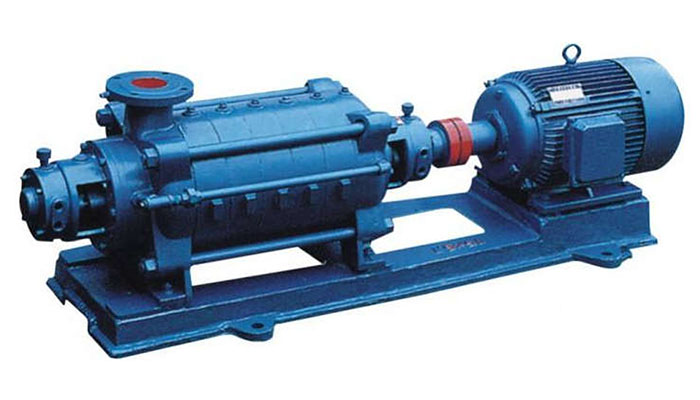

卧式多级离心泵

喷淋系统用水泵也可以选用卧式多级离心泵。主要区别就是安装方式不同以及管路走向布置有差异。设计时，可以根据现场情况选择不同的水泵。

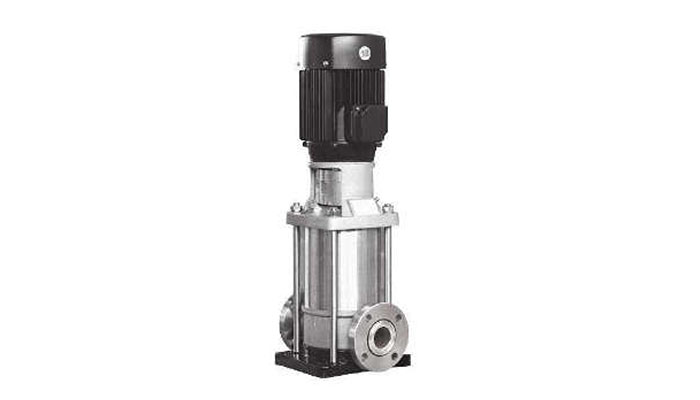

立式多级离心泵

水泵主要技术参数

管路系统/ Piping System

喷淋降温系统的管路部分主要有：不锈钢管道、各种阀门及管件等组成（不锈钢管路的牌号一般为304，所有配套的管件、阀门过流件均为不锈钢304）。

管路部分有供水主管路、平台上分支管路、每列A型架内部的支管路以及喷淋管路（每个冷却单元内部）。各管路的通径由喷雾水流量和管内水的流速来计算决定。

喷淋支管路规格为DN20PN1.6MPa，每支喷淋管上布置12-20只喷雾喷嘴（根据冷却三角的高度和结构确定）。

喷雾喷嘴组件/ Spray Nozzle Assembly

喷淋降温系统用喷嘴的要求一般为：材质不锈钢304或者316；

喷出的水雾粒径：<100um

喷嘴工作压力：0.8MPa

喷嘴额定流量：0.7L/min（最高1.1L/min）

水雾形状：实心圆锥

喷嘴角度：90°

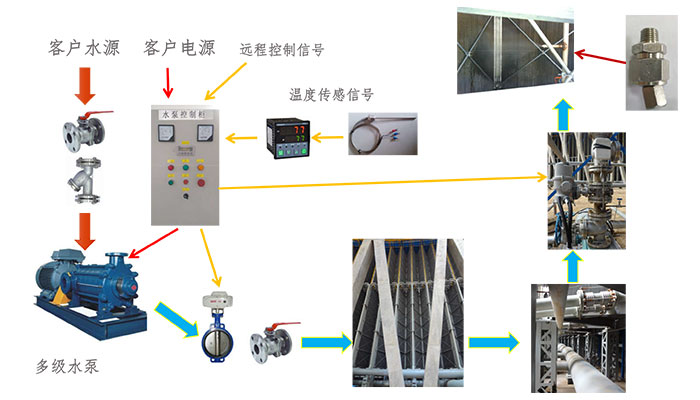

喷淋控制系统/ Spray Control System

一般每台机组配1只控制柜，可实现对多级水泵启停，出水管路上电动调节阀的水量在线调节及其它热控元器件的控制。喷淋系统也可接至DCS系统，对喷淋系统进行远程控制，做到无人值守。

喷淋控制系统需要接入电厂DCS控制系统，系统会根据环境温度和机组运行参数来决定是否投入喷淋降温系统。控制系统需要监测水泵出入口的压力和流量等参数，以便远程操作控制。

电气控制系统/ Electrical Control System

喷淋电控系统主要有喷淋系统控制柜及相应的压力、 流量传感器以及各种电缆组成。可以实现相应的控制和监测需要，满足实际生产要求。
